箱体及减速齿轮箱附件的设计
1  箱体尺寸
由课程设计参考书上所给公式，计算箱体尺寸如下表所示

箱座壁厚		8
箱盖壁厚		8
箱座凸缘厚度	b	12
箱盖凸缘厚度		12
箱座底凸缘厚度	b2	20
地脚螺栓直径	df	20
地脚螺栓数目	n	4
轴承旁连接螺栓直径	d1	16
箱座与箱盖连接螺栓直径	d2	12
连接螺栓d2的间距	l	160
轴承端盖螺钉直径	d3	8
窥视孔盖螺钉直径	d4	6
定位销直径	d	9
轴承旁凸台半径	R1	20
凸台高度	h	50
外箱壁至轴承座端面距离	l1	50
大齿轮顶圆与内壁之间距离		10
齿轮端面与内壁距离		10
箱盖箱座肋板厚度	m m1	8
轴承端盖外径	D2	高速轴 120 中间轴 125 低速轴 160
轴承端盖凸缘厚度	t	10
轴承旁连接螺栓距离	S	高速轴 120 中间轴 125 低速轴 160

2减速齿轮箱附件设计

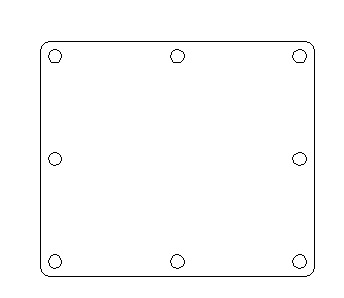

（1）窥视孔及窥视孔盖
窥视孔大小为，窥视盖外壁尺寸为，选用八个M6螺钉进行固定，其形状设计如下图所示：

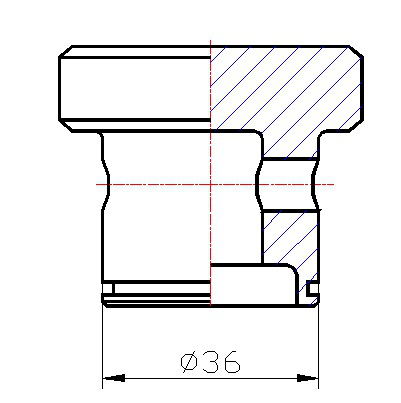

(2)通气孔
通气孔直径选为M36，其形状如下图所示：

（3）放油孔与油塞
放油螺塞选，其形状如下图所示：

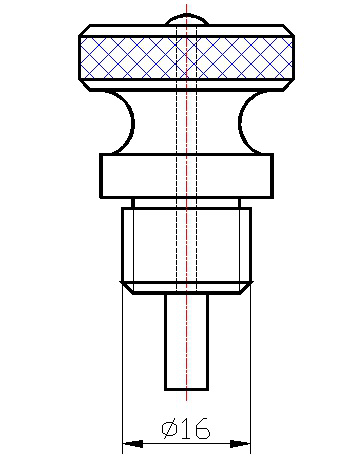

（4）油面指示器
油面指示器选杆式油标，其公称直径为M16，形状如下图所示：

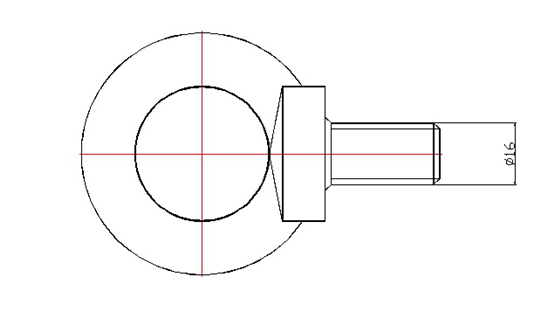

（5）起吊装置
起吊装置由吊环来实现，其公称直径为M16，形状如下图所示：

（6）定位销与起盖螺钉
定位销直径选为9，圆锥式，起盖螺钉公称直径为M10
（7）轴承端盖设计
高速轴：m=32   D2=120
中间轴：m=31   D2=125
低速轴：m=27   D2=160
