NGW型非标行星齿轮减速机产品类型、特点
    钢绳牵引带式输送机驱动装置采用NGW型非标行星齿轮减速机，具有体积小、重量轻、工作平稳、效率高和噪声小等特点。
    该类型行星齿轮减速器采用太阳轮浮动。减速器工作时，机体、机壳、内齿轮等固定不动。转矩由高速轴输入，经内部齿轮减速，最后由低速轴输出给钢绳牵引带式输送机。
    工作条件
    1.输入轴最高转速不大于1500r/min；
    2.减速器工作环境温度为-40～+45℃，若工作环境温度低于0℃时，设备启动前应将润滑油加热至0℃以上。
    3.减速器可以正反两个方向工作。

NGW型非标行星齿轮减速机样品图

NGW型非标行星齿轮减速机结构型式和工作原理

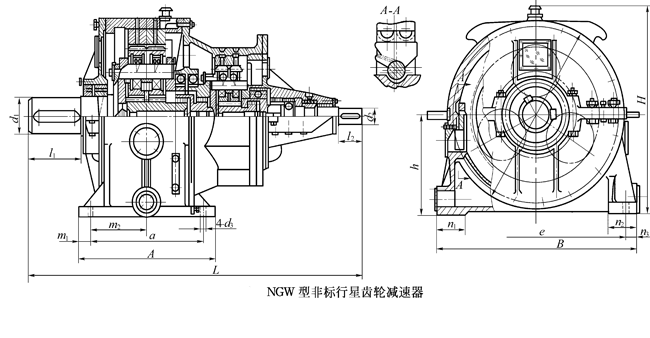

    减速器的结构见下图。由结构图可知电动机的转矩由高速轴输入，经浮动齿套传给高速级太阳轮，太阳轮与行星轮啮合，而行星轮同时又与内齿圈啮合，由于内齿圈与机体固定，使得行星轮产生了既围绕自身轴线转动，又围绕太阳轮轴线转动的复合运动。这时，传递给行星轮的转矩，由于其公转而传递给行星轴，再由行星轴将转矩传递给与其固定联接的行星架，再经内齿盘及浮动齿套将转矩传递给低速级太阳轮。低速级的转矩传递，由太阳轮到低速轴整个过程同高速级。
   NGW型非标行星齿轮减速机结构原理
