P系列行星齿轮减速机
更新时间:2016-10-09 阅览次数:
P系列行星齿轮减速机的优点:
    ●迅速利用主要元件,以缩短制造时间,优化制造过程。
    ●可靠的工业用的齿轮传递元件。
    ●模块结构与多种输入相结合适应特殊的使用要求。
    ●有高的传递功率的能力而结构紧凑。齿轮结构根据模块设计原理确定。
    ●易于使用和维护。根据技术和工程情况配置和选择材料。
    ●转矩范围从36000Nm到1200000Nm。

P系列行星齿轮减速机

P系列行星齿轮减速机样图

    转矩分级[Nm]
机座号
速度[1/min]
n2
[rpm]

90
50
20
10
011
21400
24742
31024
36815
021
29754
34401
43135
51187
031
40470
46792
58671
69623
041
58229
67324
84416
100174
051
72115
83379
104548
124063
061
107921
124778
156457
185662
071
142797
165101
207017
245660
081
208913
241544
302868
359403
091
262554
303563
380632
451683
101
286132
330824
414814
492246
111
352240
407258
510654
605975
121
460282
532175
667285
791844
131
529158
611809
767136
910334
141
597720
691080
866533
1028285
151
686039
793193
994571
1180223


P系列行星齿轮减速机选择方法
    1.减速器选择
    正确选择合适专门用途的减速器是买方与制造商共同的责任。买方要提供使用资料,运行数据,操作与环境条件。
    用户保证遵守减速器使用国家的事故预防规则。
    减速器供货时未加油。
    对样本中的遗漏和错误不负责任。
    2.样本中的功率
    列于表和曲线中的功率是高速轴的额定功率PN1,使用系数fs=1.0,原动机和从动机均匀运行(Ⅰ类载荷),每天工作3-10小时,每小时起动最多5次。
    3.尺寸计算
    表2示出从动机的运行模式(均匀、中等冲击、相当大的冲击或强冲击)。
    使用系数fs根据每天工作小时、从动机运行模式和原动机型式由图3确定。
    3.1额定功率
    减速器的额定功率PN1必须大于从动机的功率PK2和使用系数fB的乘积被效率η除。
    PN1≥PK2·Fs/η
    附加校核最大负载(3.3)和最大热功是绝对必需的,传动方向是交替变化的订货前必须与厂家联系。
    3.2减速器规格
    需要的减速器规格根据公称传动比iN,输入速度和额定功率PN1查表确定。
    3.3最大功率校核
    表4示出峰值载荷系数FF。这个系数考虑每小时出现的峰值载荷,例如起动、制动和其它随机冲击载荷。峰值载荷不应超过5-10秒。减速器的额定功率PN1必须大于从动机的最大功率PK2max和最大载荷系数FF的乘积被2和效率η除。如果不知道从动机的最大功率,就用原动机的功率计算出PK2max来校核最大功率。
    PN1≥PKmax·FF/(2. η)
    3.4热功率
    列于表中的热功率PTN在环境温度+20℃,工作温度+80℃内是成立的。热功率考虑列于(3.5)中的效率。
    当环境温度与所给温度不同时,用列于表1中的温度系数FT相乘。
    从动机的功率PK2必须小于热功率和温度系之积。
    PK2≤PTN·FT­
    3.5效率
    裁军下列效率在额定功率和水平安装时是成立的。
    P20    η=0.98
    P30    η=0.975
    P40    η=0.97
    P3S    η=0.97
    P4S    η=0.96
    P4K    η=0.96
    P5K    η=0.95
    表1:温度系数FT
环境温度℃
20
30
40
50
温度系数FT
1
0.8
0.6
0.4
    选择方法,表格
    表2:从动机的载荷分类
应用 载荷分类
搅拌机
无线传动
辅助传动
杓轮传动
水泥磨气旋灰尘收集器
水泥磨水平行星齿轮
水泥磨垂直锥齿轮行星齿轮
水泥磨滚碎机
薄板压力机
输送机传动
带式输送机传动
螺旋输送机
起重机,升降式,俯仰式
起重机,齿轮传动,滑车
推料机
挤压机
涂管机
采矿工业,采掘头
造纸机,湿压机
输送管,滚珠阀门
挤压机
压榨机,食品工业
泵,化学工业
辊式破碎机,水泥,石灰
压延机,橡胶
转动板,杓轮装载机
回转机构,输送机
如乐声专用设备
钢铁工业,滚轧传动
钢铁工业
钢铁,弯板机
糖厂,浸提器
糖厂,提炼装置
糖厂,挤压机
杓轮装载机传动
水轮机
风车
螺旋挤压机
M
M
U
H**
M
H**
H**
H**
M
M
U
M
U
M
M
H**
H
H**
H**
U
H**
H**
M
H**
H**
M
U
H
M
H**
H
M
M
H
H
M
M
H
    **仅基于24小时选用。
    图3:使用系数FS
驱动机(原动机)
从动机负载等级
每天使用小时
<3
3…10
>10
电动机,蒸汽机或汽油机,水轮机。液压马达
类别U
1.00
1.00
1.25
类别M
1.15
1.25
1.50
类别C
1.35
1.50
1.75
类别H
1.55
1.75
1.25
外汽缸内燃机
类别U
1.15
1.25
1.50
类别M
1.35
1.50
1.75
类别C
1.55
1.75
2.00
类别H
1.80
2.00
2.25
    图4:最大载荷系数FF
每小时出现次数
1-5
6-20
21-40
41-80
81-160
>160
FF
1.0
1.2
1.3
1.5
1.75
2.0



 P系列行星齿轮减速机选择实例

应用

输送机传动
压延机,橡胶
载荷类别,表2
从动机额定功率
从动机速度
原动机速度
原动机功率
公称传动比
每天使用小时
曲线要求的使用系数
减速器型号
根据62页选择
结构
级数
效率
要求的额定功率
选择的减速器规格
额定功率
精确传动比
每小时起停次数
最大载荷系数
校核
环境温度
温度系数
热功率
校核

PK2
n2
n1

iN

Fs







PN1


FF


FT
PTN

M
40kW
1.5min-1
1500min-1
55kW
n1/n2=1000
10
1.25
锥齿轮—斜齿轮—行星齿轮减速器
P5K
空心输出轴、带收缩盘
5
0.95
40kW·1.25/0.95=52.6KW
071
62KW
992.42
1
1.0
62KW·1. 0/(2.0·0.95)=32.6KW<62KW
30℃
0.8
61KW无冷却
40KW<61KW·0.8:48.8KW
H
95kW
1.5min-1
1800min-1
130kW
n1/n2=120
24
2.O
同轴行星齿轮减速器
P30
同心输出轴、带收缩盘
3
0.975
95kW-2/0.975=195kW
061
256kW
123.77
10
1.2
256kW-1.2(2·0.975)=157.5kW<256kW
40℃
0.6
165kW带冷却风扇
95kW<165kW·0.6=99kW
减速器
样本页数

P5K081N1000-212/VHA
49,50
P30 061 N_125-010/VHL
17.18

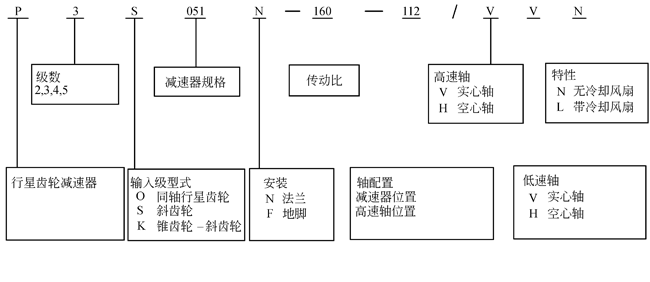

P系列行星齿轮减速机型号标记

P系列行星齿轮减速机型号标记
