SA斜齿轮蜗轮减速电机尺寸规格

更新时间：2016-10-09 阅览次数：

SA斜齿轮蜗轮减速电机尺寸规格表

型号	安装尺寸												轴伸尺寸					外形尺寸										备注
	H₀	D₁	M₂	L₃	D₂ (h7)	R₁	H₄	B₁	B₂	M₃	L₄	R₂	d (H7)	b	c	L₂	M₁	L₁	D	B₀	W₁	W₂	W₃	W₄	H₁	H₂	H₃
SA32	80	95	M6	8	80	3	50	50	60	M10	15	3	20	6	22.8	104	M6	153	112	63	63	60	103	57	3	145	—	1型
SA42	100	115	M8	12	95	3	60	60	70	M12	20	4.5	25	8	28.3	122	M10	190	135	76	72	70	103	63	7	179	—	1型
													30		33.3
SA52	112	130	M8	12	110	55	70	70	80	M12	20	5	30	8	33.3	127	M12	208	152	86	75	73	103	63	12	201	—	2型
													35	10	38.3
SA62	145	165	M10	16	130	5.5	85	85	100	M16	25	4	40	12	43.3	156	M16	246	192	104	93	90	135	81	18	255	295	2型
													45	14	48.8
SA72	180	215	M12	18	180	4	105	105	115	M20	24	7.5	50	14	53.8	188	M20	313	243	130	112	109	161	98	29	323	358	2型
													60	18	64.4
SA82	232	265	M12	20	230	15.5	120	120	120	M24	36	5	60	18	64.4	220	M20	372	292	150	129	125	171	104	30	385	444	3型
													70	20	74.9
SA92	285	350	M16	26	300	19	160	160	160	M30	45	6	70	20	74.9	265	M24	460	384	198	154	150	207	125	55	490	554	3型
													90	25	95.4

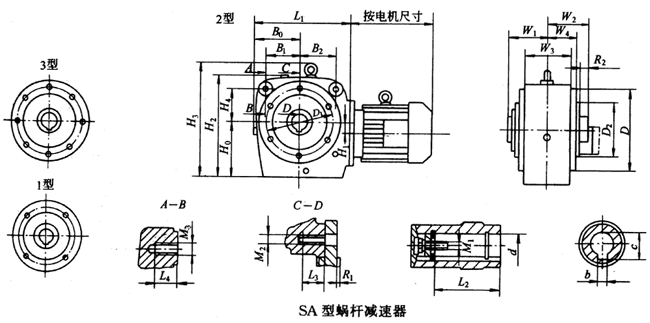

SA斜齿轮蜗轮减速电机安装图

SA斜齿轮蜗轮减速电机安装图
