SF斜齿轮蜗轮减速电机尺寸规格

更新时间：2016-10-09 阅览次数：

SF斜齿轮蜗轮减速电机尺寸规格表

型号	安装尺寸					轴伸尺寸					外形尺寸									备注
型号	H₀	D₁	d₀	D2 (h7)	R	d	ι	b	c	S	L₁	D	B₀	W₁	W₂	W₃	H₁	H₂	H₃	备注
SF32	80	100	7	80	3.5	20k6	40	6	22.5	M8	150	120	63	59	115	103	3	143	—	1型
SF42	100	130	9	110	3.5	25k6	50	8	28	M8	197	160	83	64	136	103	7	179	—	1型
SF52	112	165	11	130	3.5	30k6	60	8	33	M8	208	200	91	64	157	103	12	204	—	1型
SF62	145	165	11	130	3.5	35k6	70	10	38	M10	253	200	108	82	190	135	18	257	295	1型
SF72	180	215	14	180	4	45k6	90	14	48.5	M10	305	250	132	96	228	161	29	321	358	1型
SF82	232	300	18	250	5	60m6	120	18	64	M12	365	350	156	105	280	171	30	385	444	3型
SF92	285	400	18	350	5	70m6	140	20	74.5	M12	458	450	202	124	329	207	55	490	554	3型

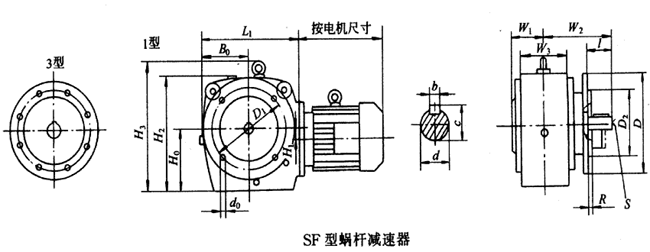

SF斜齿轮蜗轮减速电机安装图

SF斜齿轮蜗轮减速电机安装图
