PV系列通用齿轮箱
更新时间:2016-10-09 阅览次数:
PV系列通用齿轮箱产品特性
设计
P、V系列齿轮箱参考国外同类产品,采用全新设计,主要表现在:
1)高度模块化,规零件种类较少而齿轮箱规格较多。
2)传递功率大,运转可靠性高。
安装形式
P、V系列齿轮箱安装方式灵活,可卧式或立式安装,也可按用户要求进行其他形式的这装,敬请向厂家咨询。
使用寿命
在正确选型和正常使用、维护的条件下,齿轮箱(除易损件外)的主要零部件寿命一般不低于50000小时。
噪音齿轮箱的主要零部件都经过精密加工;齿轮磨齿加工采用低噪音的修形技术;采用吸收噪音的箱体结构并通过精心组装和测试,因而齿轮箱噪音较低。
散热性能
P、V系列齿轮具有较好的散热性能,主要体现在:
1)齿轮箱具有很高的传动效率
2)设计时增大了箱体的表面积
3)采用大风扇和新型的导流风扇、冷却盘管、油冷却器等多种冷却方式

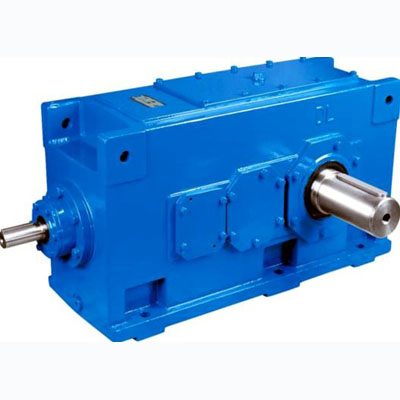

PV系列通用齿轮箱样品图

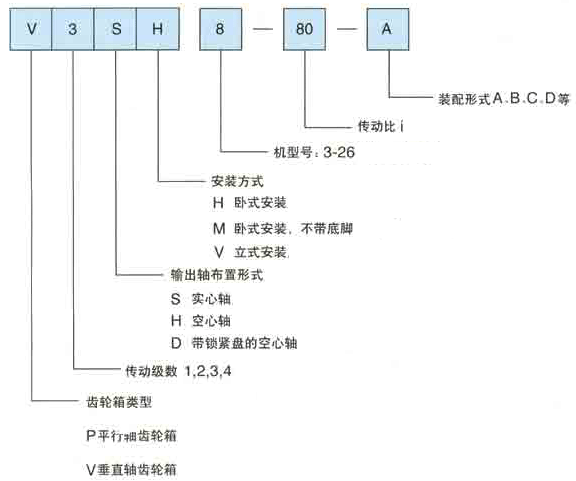

PV系列通用齿轮箱型号说明
PV系列通用齿轮箱符号说明
|
|
f1
|
工作机系数(表1)
|
f2
|
原动机系数(表2)
|
f3
|
峰值扭矩系数(表3)
|
f4
|
环境温度系数(表4)
|
f5
|
环境温度系数(表5)
|
f8
|
齿轮箱供油系数
对于立式安装齿轮箱(表8)
对于卧式安装齿轮箱:f8=1
|
Sf
|
可靠性系数(表9)
|
i
|
实际传动比
|
iN
|
公称传动比
|
iS
|
要求传动比
|
n1
|
输入转速(rpm)
|
n2
|
输出转速(rpm)
|
PG
|
需要的热功率
|
PGA
|
齿轮箱的基础热功率,不带辅助冷却装置.
|
PGB
|
齿轮箱的其础热功率,不带辅助冷却装置
|
PGC
|
齿轮箱的基础热功率,带内置式冷却盘管,
|
PGD
|
齿轮箱的基础热功率,同时带内置式,冷却盘管和冷却风善,
|
P2N
|
齿轮箱的公称比 (KW)
|
t
|
环境温度(℃)
|
TA
|
输入轴最大扭矩
例如峰值工作扭矩,起动扭矩或制动扭矩(N.m)
|
T2N
|
公称输出扭矩(KN.m)
|
订货时需提供的其他信息:
1. 齿轮箱标准配置为自然冷却、浸油润滑,如需配置冷却装置或强制润滑时应注明。
2. 配置逆止器时应注明,并提供输出轴的旋转方向(面对输出轴)。
3 .输入、输出轴轴伸非标,或安装形式不符合标准时(如壁装或倾斜安装),请提供简图。
