安装方式

       ·SL齿轮箱既可卧式安装，也可立式安装。

       ·如果用户提出要求，也可采用其他安装形式。

       ·安装电机用法兰、扭力支撑装置均为产品的标准配置。

齿轮的噪音特性

       ·采用最新设计思想，通过以下途径彻底改善齿轮的噪音特性：

       ·利用吸收噪音的箱体结构；

       ·采用特大的齿面接触比。

齿轮箱散热

       SL齿轮箱不仅具有很高的传动效率，而且具有良好的散热性能，主要通过以下方法：

       ·增大箱体的表面积；

       ·采用大风扇及新型导流风扇罩；

       ·根据较低的最大允许油温选择OSL齿轮箱。这样，可因换油周期加长而提高设备运行可靠性，并能降低设备维护费用。

       库存

       SL齿轮箱根据单元结构模块化设计原理，大大减少了零部件种类。

       一般说明

       注意事项：

       应严格遵守以下各项：

       ——样本中的附图只属范例，并不要求严格一致，所注尺寸可以有所变动。

       ——所注重量仅为平均值，并不要求严格一致。

       ——为防止发生事故，所有旋转部件均应根据国家和当地安全规定加罩防护。

       ——试车之前，必须认真阅读设备操作说明书。齿轮箱供货时已作好运行准备，只是未加润滑油。

       ——此处给出的加油量只作为参考值。实际油量应以油尺上的标记为准。

       ——润滑油粘度须以齿轮箱铭牌上的数值为准。

       ——齿轮箱供货时带径向轴封。用户如有特别要求。可提供其它形式的密封装置。

       ——转动方向是指输出轴d2的方向。

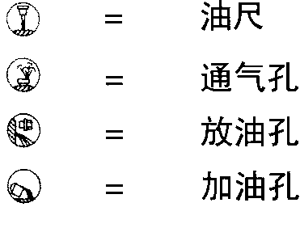

       在标注尺寸的图纸上使用的符号说明如下：
