R型斜齿硬齿面减速机

更新时间：2016-10-09 阅览次数：

R型斜齿硬齿面减速机（Q/ZTB03—2000）—普通轴伸联接斜齿硬齿面减速器。概述：结构紧凑、体积小、工作平稳、输出转速选择范围宽，通用性强，效率高达95

R型斜齿硬齿面减速机

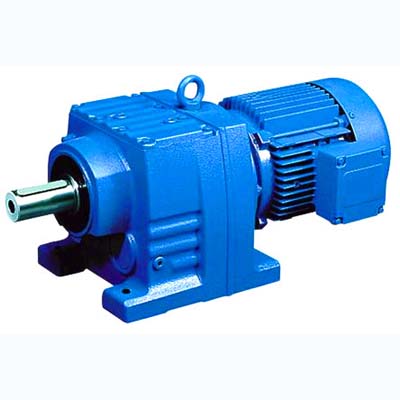

R型斜齿硬齿面减速机样品图

R型带电机斜齿减速器主要尺寸 /mm

型号	安装尺寸					轴伸尺寸					外形尺寸
型号	H₀	A₀	B₀	A₁	d₀	d	b	c	ι	S	L	A	B	H₁	T	h	H₂
R32	75	85	110	23	10	20k6	6	22.5	40	M8	190	110	135	141	25	10	—
R42 R43	90	130	110	25	9	25k6	8	28	50	M8	262 244	160	145	165	35	15	—
R62 R63	115	165	135	30	14	30k6	8	33	60	M8	321 312	200	190	206	55	20	—
R72 R73	140	205	170	35	18	40k6	12	43	80	M10	372 368	245	230	251	60	28	287
R82 R83	180	260	215	40	18	50k6	14	53.5	100	M12	462 445	310	290	316	75	45	361
R92 R93	225	310	250	40	22	60m6	18	64	120	M12	530 525	365	340	386	90	55	431
R102 R103	250	370	290	45	26	70m6	20	74.5	140	M12	602 595	440	400	437	110	65	500
R132 R133	265	410	340	50	33	90m6	25	95	170	M16	715 700	490	450	482	110	70	564
R142 R143	300	500	380	50	39	100m6	28	106	210	M20	840 840	590	530	548	150	80	622
R152	375	510	500	60	39	120m6	32	127	210	M24	787	600	660	672	160	100	763

R型双出轴斜齿减速器主要尺寸 /mm

型号	安装尺寸					轴伸尺寸										外形尺寸
型号	H₀	A₀	B₀	A₁	d₀	d	l	c	b	S	d₁	ι₁	c₁	b₁	S₁	L	H₁	A	B	T	h	H₂	L₂
R42 R43	90	130	110	25	9	25k6	50	28	8	M8	16k6	40	18	5	M5	202	165	160	145	35	15	—	115
R62 R63	115	165	135	30	14	30k6	60	33	8	M8	19k6	40	21.5	6	M6	249	206	200	190	55	20	—	120
R72 R73	140	205	170	35	18	40k6	80	43	12	M10	24k6	50	27	8	M8	300	251	245	230	60	28	287	140
R82 R83	180	260	215	40	18	50k6	100	53.5	14	M12	28k6	60	31	8	M10	375	316	310	290	75	45	361	180
R92 R93	225	310	250	40	22	60m6	120	64	18	M12	38k6	80	41	10	M12	440	386	365	340	90	55	431	220
R102 R103	250	370	290	45	26	70m6	140	74.5	20	M12	42k6	110	45	12	M16	512	437	440	400	110	65	500	270
R132 R133	265	410	340	50	33	90m6	170	95	25	M16	55m6	110	59	16	M20	600	482	490	450	110	70	564	307
R142 R143	300	500	380	50	39	100m6	210	106	28	M20	55m6	110	59	16	M20	725	548	590	530	150	80	622	297
R152	375	510	500	60	39	120m6	210	127	32	M24	70m6	140	74.5	20	M20	745	672	600	660	160	95	763	374

R型单出轴斜齿速器主要尺寸 / mm

型号	安装尺寸					轴伸尺寸					外形尺寸
型号	H₀	A₀	B₀	A₁	d₀	d	b	c	l	S	L	L₁	A	B	H₁	T	h	H₂	V
R6...R4.	115	165	135	30	14	30k6	8	33	60	M8	477	197	200	190	206	55	25	—	91
R7...R4..	140	205	170	35	18	40k6	12	43	80	M10	527	197	245	230	251	60	30	287	91
R8...R6..	180	260	215	40	18	50k6	14	53.5	100	M12	647	237	310	290	316	75	45	361	118
R9...R6	225	310	250	60	22	60m6	18	64	120	M12	707	237	365	340	386	90	55	431	118
R10...R7..	250	370	290	45	26	70m6	20	74.5	140	M12	852	262	440	400	437	110	65	500	142
R133R7..	265	410	340	50	33	90m6	25	95	170	M16	942	262	490	450	482	110	70	564	142
R133R82	265	410	340	50	33	90m6	25	95	170	M16	1000	320	490	450	482	110	70	564	183
R143R7..	300	500	380	50	39	100m6	28	106	210	M20	1067	262	590	530	548	150	80	622	142
R143R82	300	500	380	50	39	100m6	28	106	210	M20	1125	320	590	530	548	150	80	622	183
R152R9..	375	510	500	60	39	120m6	32	127	210	M24	1190	365	600	660	672	160	100	763	225
