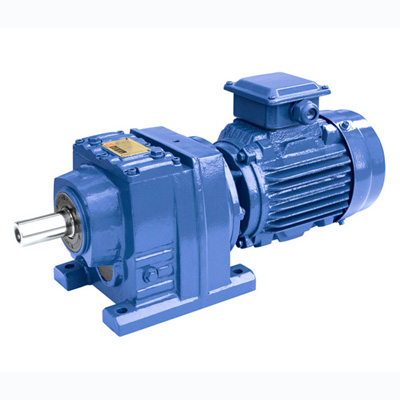

RF型斜齿硬齿面减速机（Q/ZTB03—2000）—法兰式斜齿硬齿面减速器。概述： 结构紧凑、体积小、工作平稳、输出转速选择范围宽，通用性强，效率高达95

RF型斜齿硬齿面减速机主要尺寸                                     /mm 型 号 安 装 尺 寸 轴 伸 尺 寸 外 形 尺 寸 备注 D D1 D2 (h7) A1 R d0 d ι c b S V1 W P3 L P RF32 120 100 80 44 3 6.6 20k6 40 22.5 6 M8 73 135 66 210 — 1型 RF42 RF43 160 130 110 55 3.5 9 25k6 50 28 8 M8 91 145 75 282 264 — 1型 RF62 RF63 200 165 130 65 3.5 11 30k6 60 33 8 M8 118 190 91 346 337 — 1型 RF72 RF73 250 215 180 86 4 14 40k6 80 43 12 M10 142 230 111 391 386 147 1型 RF82 RF83 300 265 230 110 4 14 50k6 100 53.5 14 M12 183 290 137 482 465 181 1型 RF92 RF93 350 300 250 130 5 18 60m6 120 64 18 M12 225 340 161 555 550 206 1型 RF102 RF103 350 300 250 135 5 18 70m6 140 74.5 20 M12 244 400 187 602 595 250 1型 RF132 RF133 450 400 350 170 5 18 90m6 170 95 25 M16 264 450 217 716 701 300 2型 RF142 RF143 450 400 350 210 5 18 100m6 210 106 28 M20 299 500 248 840 830 322 2型 RF152 550 500 450 210 5 18 120m6 210 127 32 M24 375 600 286 787 377 2型

RF型双级斜齿硬齿面减速机主要尺寸                                 /mm 型号  安 装 尺 寸 轴 伸 尺 寸 外 形 尺寸 备注 D D1 D2 (h7) A1 R d0 d ι c b S V1 W P3 L P L1 RF6..R4.. 200 165 130 65 3.5 11 30k6 60 33 8 M8 118 190 91 499 — 197 1型 RF7..R4.. 250 215 180 86 4 14 40k6 80 43 12 M10 142 230 111 545 147 197 1型 RF8..R6.. 300 265 230 110 4 14 50k6 100 53.5 14 M12 183 290 137 667 181 237 1型 RF9..R6.. 350 300 250 130 5 18 60m6 120 64 18 M12 225 340 161 732 206 237 1型 RF10..R7.. 350 300 250 135 5 18 70m6 140 74.5 20 M12 244 400 187 854 250 262 1型 RF133R7.. 450 400 350 170 5 18 90m6 170 95 25 M16 264 450 217 942 300 262 2型 RF133R82 450 400 350 170 5 18 90m6 170 95 25 M16 264 450 217 1000 300 320 2型 RF143R7.. 450 400 350 210 5 18 100m6 210 106 28 M20 299 500 248 1067 322 262 2型 RF143R82 450 400 350 210 5 18 100m6 210 106 28 M20 299 500 248 1125 322 320 2型 RF152R9 550 500 450 210 5 18 120m6 210 127 32 M24 375 600 286 1190 377 365 2型
